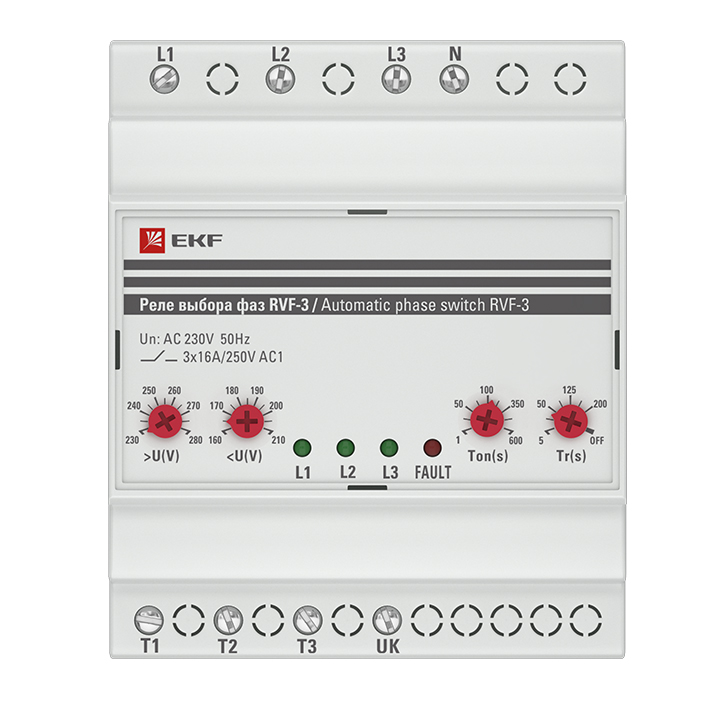

Реле выбора фаз RVF-3 EKF PROxima, RVF-3

SKU: RVF-3 Categories: EKF, Релейная автоматика

Характеристики

Артикул: RVF-3

Ширина: 75

Высота: 90

Глубина: 60

Со съемными клеммами: Нет

Контроль мин. однофазного напряжения: Да

Контроль мин. трехфазного напряжения: Да

Контроль макс. однофазного напряжения: Да

Контроль макс. трехфазного напряжения: Да

Функция гистерезиса для однофазного напряжения: Да

Функция гистерезиса для трехфазного напряжения: Нет

Контроль мин. напряжения при постоян. токе: Нет

Контроль макс. напряжения при постоян. токе: Нет

Функция гистерезиса для напряжения при постоян. токе: Нет

Тип измеряемого напряжения: AC (перемен.)

Тип подключения: Винтовое соединение

Номин. напряжение питания цепи управления Us AC 50 Гц: 60…300

Номин. напряжение питания цепи управления Us AC 60 Гц: 60…300

Диапазон измеряемого напряжения №1: 160…210

Диапазон измеряемого напряжения №2: 230…280

Макс. задержка на включение: 1

Мин. задержка на включение: 0.2

Макс. задержка на отключение: 600

Мин. задержка на отключение: 0.2

Уровень напряжения при срабатывании: 160…280

Тип напряжения управления: AC (перемен.)

Количество нормально замкнутых (НЗ) контактов: 0

Количество нормально разомкнутых (НО) контактов: 3

Количество переключающих (перекидных) контактов: 0

Производитель: EKF

Серия: PROxima

Размеры

Ширина изделия, мм: 77

Глубина изделия, мм: 73

Описание

Реле выбора фаз RVF-3 EKF PROxima используется для питания однофазной нагрузки 230В/50(60) Гц от трехфазной четырехпроводной (пятипроводной) сети. Реле переключает питание однофазного потребителя в зависимости от наличия и качества фазного напряжения на проводниках L1, L2 и L3. Наиболее приоритетным является питание нагрузки от фазного проводника L1 менее приоритетным от L3, при нормальных параметрах напряжения на всех фазах, реле подключит нагрузку от приоритетной фазы (L1). Если на приоритетной фазе значение напряжения выходит за пределы порогов срабатывания, то прибор переключает нагрузку на другую фазу. Если напряжение на резервных фазах не соответствует выставленным порогам срабатывания, то нагрузка отключается
